Zubové převody – výhody, nevýhody, rozdělení.

U ozubeného převodu se pohyb přenáší záběrem dvojice ozubených kol. Menší ozubené kolo se obvykle nazývá pastorek a větší kolo. Termín “ozubené kolo” se týká jak ozubeného kola, tak velkého kola.
Při zápisu výpočtových vzorců a specifikaci parametrů převodovky je ozubenému kole přiřazen index 1, kolo – index 2, například: d₁ , D₂ , n₁ , n₂ .
Ozubená kola jsou nejběžnějším typem mechanické převodovky, protože dokážou spolehlivě přenášet výkon od zlomků až po desítky tisíc kilowattů při obvodových rychlostech až 275 m / s. Z tohoto důvodu nacházejí široké uplatnění ve všech odvětvích strojírenství a výrobě nástrojů.

Výhody převodů

Mezi výhody tohoto typu mechanické převodovky patří:

• Vysoká spolehlivost provozu v širokém rozsahu zatížení a rychlostí;
• Malé rozměry;
• Skvělý zdroj;
• Vysoká účinnost;
• Relativně nízké zatížení hřídelí a ložisek;
• Stálost převodového poměru;
• Snadná údržba;

Nevýhody ozubených kol

Stejně jako jakýkoli jiný typ mechanické převodovky má převodovka řadu nevýhod, mezi které patří:

• Relativně vysoké požadavky na přesnost výroby a instalace;
• Hluk při vysokých rychlostech v důsledku nepřesností při výrobě profilu a rozteče zubů;
• Vysoká tuhost, která neumožňuje kompenzovat dynamické zatížení, což často vede ke zničení převodových nebo konstrukčních prvků (např. řemenový nebo třecí převod může při náhlém dynamickém zatížení prokluzovat).

Klasifikace ozubených kol

Ozubené pohony jsou klasifikovány podle řady konstrukčních prvků a vlastností.
Podle vzájemné polohy os, na kterých jsou ozubená kola umístěna, se rozlišují ozubená kola válcová (s rovnoběžnými osami), kuželová (s protínajícími se osami) a šroubová (s protínajícími se osami).
Čelní ozubená kola se používají v omezené míře, protože mají nízkou účinnost v důsledku zvýšeného prokluzu v záběru a nízké nosnosti. Mají však i některé výhody – vysokou hladkost a možnost posouvat konce hřídelí mimo převod v obou směrech.

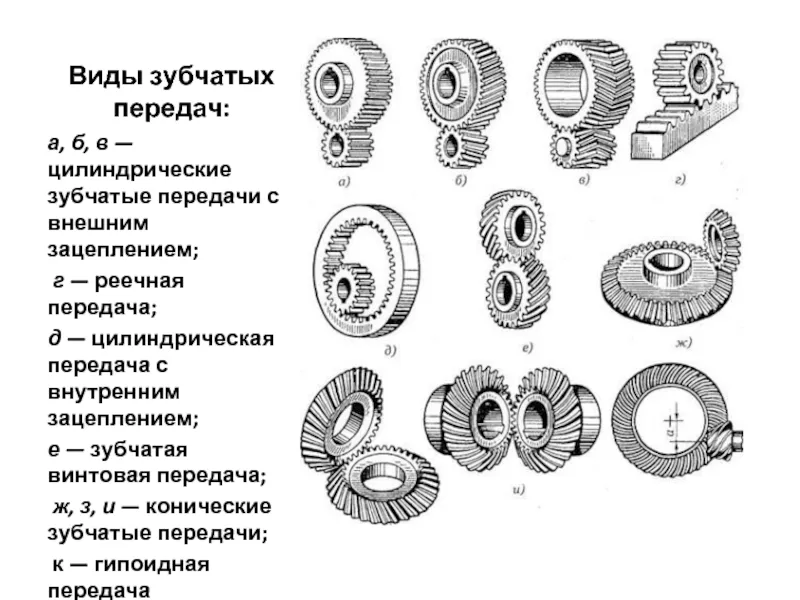

Na obrázku 1 Jsou uvedeny nejpoužívanější typy ozubených kol:

1 — válcové čelní ozubené kolo;
2 — válcové ozubené kolo;
3 — chevronový převod;
4 — ozubený převod;
5 – válcové kolo s vnitřním ozubením;
6 — šroubový pohon;
7 — kuželové čelní ozubené kolo;
8 — kuželové ozubené kolo;
9 — kuželové kolo se spirálovými zuby;
10 – hypoidní přenos.

Podle typu přenášeného pohybu existují ozubená kola, která netransformují přenášený typ pohybu a ta, která transformují přenášený typ pohybu. Mezi posledně jmenované patří ozubená hřebenová ozubená kola, u kterých se rotační pohyb převádí na pohyb translační nebo naopak. V takových převodech lze hřeben považovat za ozubené kolo s nekonečně velkým průměrem.
Mezi uvedenými typy ozubených kol jsou nejběžnější válcová ozubená kola, protože jsou nejjednodušší na výrobu a obsluhu, jsou spolehlivá a mají malé rozměry.

Podle umístění zubů na ráfku kola se rozlišují ozubená kola čelní, spirálová, šípová a kruhová (spirálová).
Ozubená kola Chevron lze zhruba srovnat se spárovanými spirálovými ozubenými koly, která mají opačné úhly zubů. Tato konstrukce zabraňuje axiálním silám na hřídelích a ložiskách podpěr, které se nevyhnutelně objevují u konvenčních spirálových ozubených kol.

Podle tvaru profilu zubu se rozlišují evolventní kola a kola s ozubením Novikov.
Evolventní ozubení v ozubených kolech, navržené již v roce 1760 ruským vědcem Leonhardem Eulerem, je nejrozšířenější.
V roce 1954 v Rusku navrhl M. L. Novikov zásadně nový typ ozubení v ozubených kolech, u nichž je profil zubu vyznačen kruhovými oblouky. Takový záběr je možný pouze u šikmých zubů a je pojmenován po svém vynálezci – ozubení Novikov nebo profil Novikov.
V zásadě je možné vyrobit ozubená kola s jinými tvary zubů – i čtyřhranné, trojúhelníkové nebo lichoběžníkové. Takové převody však mají řadu významných nevýhod (nestálost převodového poměru, nízká účinnost atd.), takže se nerozšířily. Ozubená kola s cykloidním ozubením se někdy nacházejí v přístrojích a hodinových mechanismech.

V závislosti na vzájemné poloze ozubených kol jsou ozubená kola k dispozici s vnějším a vnitřním ozubením. Nejběžnější převody jsou vnější převody.

V závislosti na konstrukci se rozlišují uzavřené a otevřené převody. U uzavřených převodů jsou kola uložena v prachotěsných a vlhkostně odolných pouzdrech (skříních) a pracují v olejových lázních (převodovka je do 1/3 poloměru ponořena v oleji).
U otevřených ozubených kol pracují ozubení na sucho nebo s periodickým mazáním tukem a nejsou chráněny před škodlivými vlivy vnějšího prostředí.

V závislosti na počtu stupňů jsou ozubené převody jedno- a vícestupňové.

Podle relativní povahy pohybu os ozubených kol se rozlišují běžná ozubená kola, u kterých jsou osy stacionární, a planetová soukolí, u kterých se satelitní osa otáčí vzhledem k centrálním osám.

Články na téma „Gears“:

• Rozdělení, výhody a nevýhody ozubených kol
• Základy teorie ozubených kol
• Geometrické parametry evolventního ozubení
• Povaha a příčiny poruch převodovky
• Pevnostní výpočet ozubených kol
• Materiály převodovky
• Návrhy ozubených kol a technologie jejich výroby
• Čelní a chevronové ozubení
• Kuželová kola
• Šnekový převod
• Síly a napětí ve šnekovém soukolí
• Výpočet a návrh šnekových převodů
• Planetové převody
• Vlnová ozubená kola
• Novikov převod
• Převodovky – účel, klasifikace a označení
• Charakteristika převodovek a jejich mazání
• Hřídele a nápravy mechanismů a strojů
• Ložiska

Obrovské množství zařízení s mechanickými částmi využívá principu přenosu síly, krouticího momentu a směru tlaku speciální metodou. A právě toho se dotkneme v naší dnešní recenzi. Prozkoumáme typy a druhy, použití a účel a výhody ozubených převodovek. Podívejme se také na související body.

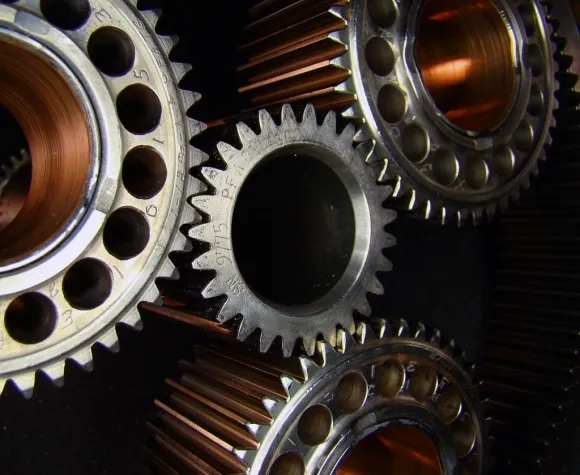

Obecný popis

K přenosu sil se dříve všude používal pouze jeden způsob – pásový, který měl důležitý mezičlánek – pás. V našem případě se metoda mění. Odpadá nepotřebný adaptér a místo toho se objevuje spojení mezi prvky.

Dochází tak nejen ke zvýšení úrovně spolehlivosti a minimalizaci velikosti celého systému, ale také k dosažení další důležité výhody. Sníží se spotřeba energie potřebná k aktivaci celé konstrukce.

Existuje mnoho klíčových faktorů, které určují účinnost a rozsah použití mechanismu. Důležitými aspekty se samozřejmě stávají rozměry, výrobní materiál a přesnost.

Pokud mluvíme o obecných informacích o ozubených převodech, musíte vědět, že v dobrém produktu je vždy mezera mezi zuby. Nejsou umístěny blízko sebe. Jinak bude klouzání z definice nemožné. Také bude extrémně nepohodlné mazat pohyblivé části. Výrazně se sníží životnost, ale i efektivita používání. Je důležité si uvědomit, že mnoho typů výroby zahrnuje vytváření vysokých teplot ve výrobních místech. A samotné mechanické části se během provozu zahřívají v důsledku banální síly tření. To znamená, že se kov roztáhne a mírně zvětší svou velikost. A bez mezery se zuby jednoduše zastaví, opírají se o sebe a blokují další pohyb.

Při výběru finálního produktu se proto vždy zastavte u něčeho, co vás rozhodně nezklame. Proto v Sarmatu vždy věnujeme velkou pozornost detailům. A jakákoliv část našich strojů a dalších produktů splňuje nejen všechny požadavky regulační dokumentace, ale i přání našich zákazníků.

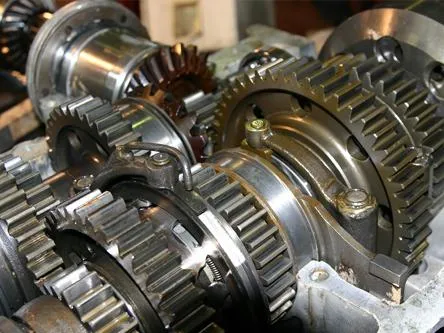

Prvky konstrukce ozubených kol

Toto zařízení je v podstatě velmi jednoduché. Používá minimální počet komponent. Jedná se tedy o významné plus ve prospěch životnosti. Bez ohledu na to, jak daleko věda a pokrok pokročily, čím jednodušší je mechanismus, tím méně často se rozbije. To je fakt, který nelze zpochybnit.

I když, když mluvíme o hrdinovi naší recenze, první věc, která vás napadne, je kolo, je to jen špička ledovce. Podívejme se blíže:

• • Téměř všechny modely mají pouzdro. Je to nezbytné pro spolehlivou fixaci všech dílů v podmínkách jednoho systému. Zabraňuje také úniku maziva a jeho plýtvání. Rozměry a tvar kužele se mohou lišit. Specifika vycházejí z úkolu, který musí nástroj vykonávat.
• • Kola. Při zvažování typů převodů, které se v zásadě nazývají ozubené, okamžitě přicházejí na mysl ozubená kola. Standardně jsou dva. Pokud nejsou zapojeni žádní prostředníci, vždy existuje vůdce a následovník. První dostane hybnost síly, otáčí se kolem své osy a uvede druhý do pohybu. Točivý moment závisí na kvalitě adheze mezi nimi.
• • Hřídel. Hlavní motor, který obsahuje impuls. Dostává ho přímo od zdroje. Ve většině případů se jedná o elektrický pohon. Tato část je připevněna k samotnému kolu. To znamená, že jeho podoba je také vybírána na základě celého systému jako celku. V případě potřeby jsou povoleny stupňovité možnosti.
• • Ložiska. Charakteristiky a definice ozubených převodů implikují pohyblivost kol. Ale aby to bylo zajištěno, je nutné hřídel připevnit ne přímo, ale pomocí mezikusů. A tím se stávají ložiska. Vzhledem k tomu, že zde dochází k posunu pohyblivosti, musí být také pravidelně ošetřován lubrikanty.

Také stojí za to si uvědomit, že základem každého ozubeného kola jsou zuby. Dali jméno celému systému. Druhy od sebe odlišuje velikost, množství a periodicita uspořádání. Naklonění se také může mezi různými modely výrazně lišit.

Je důležité si ujasnit, že tato ozubená kola se na hřídel montují lisováním. Výsledkem je, že celková konstrukce je poměrně robustní a otáčení volnoběžných kol je z definice vyloučeno. A to znamená, že dojde k menším ztrátám energie. Ve většině případů se sníží spotřeba elektrického proudu, který slouží jako zdroj pro pohyb hřídele.

Jak jsou klasifikovány převodovky?

Je těžké vyčlenit jedinou gradaci, na kterou by spoléhal každý výrobce. Existuje značné množství různých faktorů, které se stávají zásadními v závislosti na úkolech ve výrobě. Proto se používá několik variant seskupování.

Podívejme se, podle jakých aspektů jsou tyto nástroje rozděleny do podtypů:

• • Na základě vzájemné polohy os. Tak se objevují paralelní typy i protínající se. Ty protínající se jsou na samostatné čáře. První možnost je samozřejmě nejjednodušší. A nejčastěji je to právě on, kdo je vybrán. Jsou ale atypické úkoly, kdy je nutné použít jiné metody. Nápravy označují mechanismy, které připevňují kola.
• • Některé třídy jsou také založeny na uspořádání zubů. Takto získáme interní a externí opce. Jejich účinnost je přímo založena na celém systému. Neexistuje žádný všelék. Říkat jim, kdo je lepší, nebude fungovat. Častěji se používají externí, ale nelze říci, že by byly účinnější.
• • Na těle také záleží. Už jsme si vysvětlili, proč je to potřeba. Ale ještě neřekli, že existují modely s otevřeným typem pláště. A co je pozoruhodné, tato možnost funguje v zásadě bez vnějšího mazání. Chod na sucho, jak se běžně říká. A uzavřený model se blíží standardu.
• • Velkou pozornost byste měli věnovat také velikosti. Přesněji řečeno na délku kruhu. Čím je delší, tím větší vzdálenost bod urazí během jediného otočení kola. Podle toho se rozlišuje mezi pomalu se pohybujícími a vysokorychlostními. Ale stojí za to pochopit, že dynamika stále závisí na hřídeli. Jaký druh impulsu bude vysílat? A tvar napoví pouze to, zda si s tím kolo dokáže poradit a použít jej k zamýšlenému účelu.

Hlavní výhody a nevýhody ozubených převodů

Klíčové výhody jsou viditelné pouhým okem. Tento:

• • Dlouhá životnost. Již jsme vysvětlili, že jednoduchý nástroj se jen zřídka rozbije. A v naznačeném případě máme co do činění se silným kovem, absencí křehkých částí, ztvrdlou částí v kontaktu s partnerem (zuby). Proto lze takový mechanismus oprávněně považovat za dlouhotrvající játra.
• • Snadné ovládání rychlosti. Spousta možností přizpůsobení a instalace.
• • Nejvyšší úroveň účinnosti při nízkých nákladech.
• • Kompaktnost. Co je obzvláště důležité. Minimální velikost celého mechanismu totiž umožňuje šetřit místo v zařízení. Například převodovka umožňuje kompaktnější čerpadlo při zachování vysokého výkonu.

Ale jsou tu i nevýhody:

• • Během provozu není možné dynamicky měnit tempo.
• • Vysoká cena a složitost. Nefunguje to vyrobit pomocí provizorních metod, jako je spojka nebo něco podobného. Je nutné kontaktovat profesionální výrobce. A jedna z nejlepších možností by byla “Sarmat”. Kde při standardní kvalitě produktu nejsou ceny navýšeny nad průměr trhu. Což je v současné ekonomické situaci vzácné.
• • Šumový efekt. Aspektu se nelze zbavit a čím vyšší rychlost, tím hlasitější zvuk doprovázející dílo bude. Rotační pohyb nemůže být tichý, záběr zubů dělá své. Tato metoda je velmi spolehlivá, ale také dost hlučná.

druhy

Pojďme si nyní projít konkrétní zástupce jejich žánru. Nejprve se zaměřme na nejobecnější skupiny. A pak se přesuneme do úzkých výklenků.

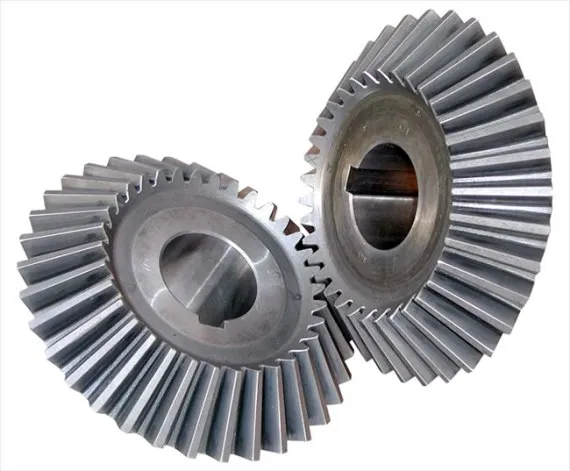

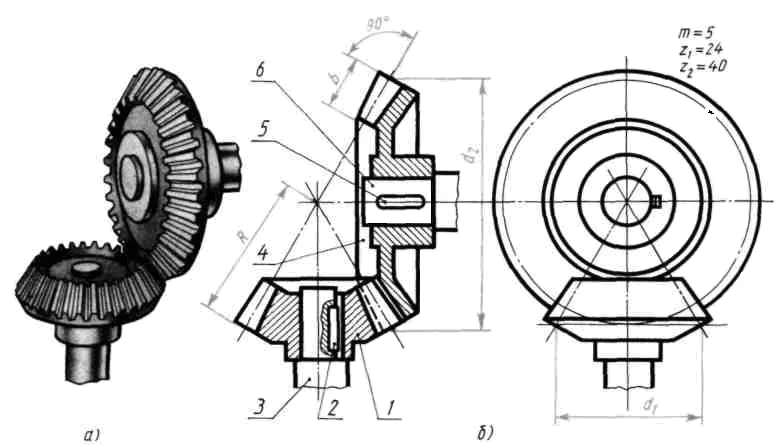

Kónický

Název mluví sám za sebe. Základna kola má tvar kužele. V této verzi se osy vždy kříží. Existují další charakteristické aspekty. Jako nerovné zuby. Ačkoli v zásadě existuje analog s rovnými, je to jen méně obvyklá volba.

Je pozoruhodné, že v důsledku toho tvar umožňuje zvětšit kontaktní plochu mezi prvky. A úhel dosahuje 90 stupňů. Proto se fixace podle odborníků stává spolehlivější. Zajímavé je také to, že zuby se ztlušťují od základny k vrcholu. To znamená, že po zaháknutí se na svých partnerech drží celkem bezpečně. A uklouznutí je téměř úplně vyloučeno.

Koncepce a princip činnosti převodovky s kuželovým ozubením je založen na spolehlivosti. Nedá se ale říci, že jde o ekonomickou variantu. Ten totiž nevyhnutelně ztrácí v průměru 15 % impulsu, který na něj hřídel přenáší. Pravý úhel jednoduše neumožňuje udržet celou sílu.

S proměnným převodovým poměrem

Jedná se o relativně nový trend v oboru. Myšlenka je taková, že ve standardním mechanismu zůstává poloha záběrového pólu vždy nezměněna, statická. A v této progresivní podobě „kráčí“, mění se podle prostředí a potřeb. Nedá se říci, že by se jednalo o velmi oblíbenou odrůdu, ale v určitých případech vykazuje velmi záviděníhodné výsledky.

planetární

Mohou být také nazývány mobilními. V této variantě se může osa kola pohybovat. Aby to bylo jasnější, v mechanismu se ozubená kola netočí na místě, ale menší „přejíždějí“ po větších. Pohyb se stává mnohem pestřejší, musíte projít celým kruhem. A osa se musí pohybovat po trajektorii a neustále měnit svou polohu.

Typy kol

Nyní se podívejme na hlavní typy a parametry ozubených převodů v závislosti na kolech. Jedná se o nejoblíbenější gradaci, která je nejčastěji založena na.

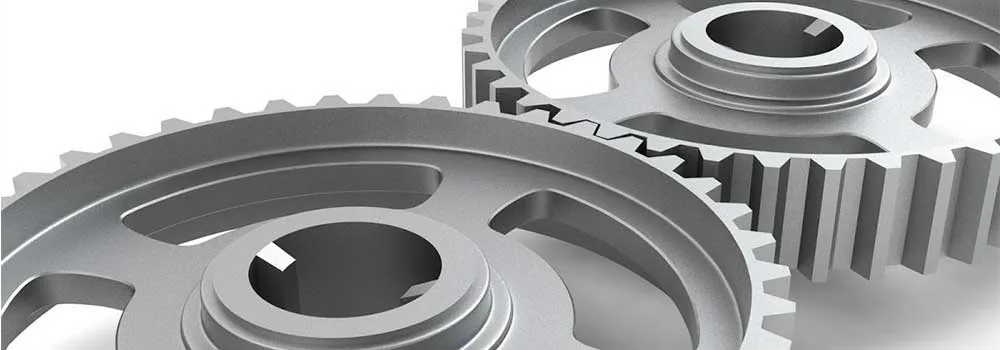

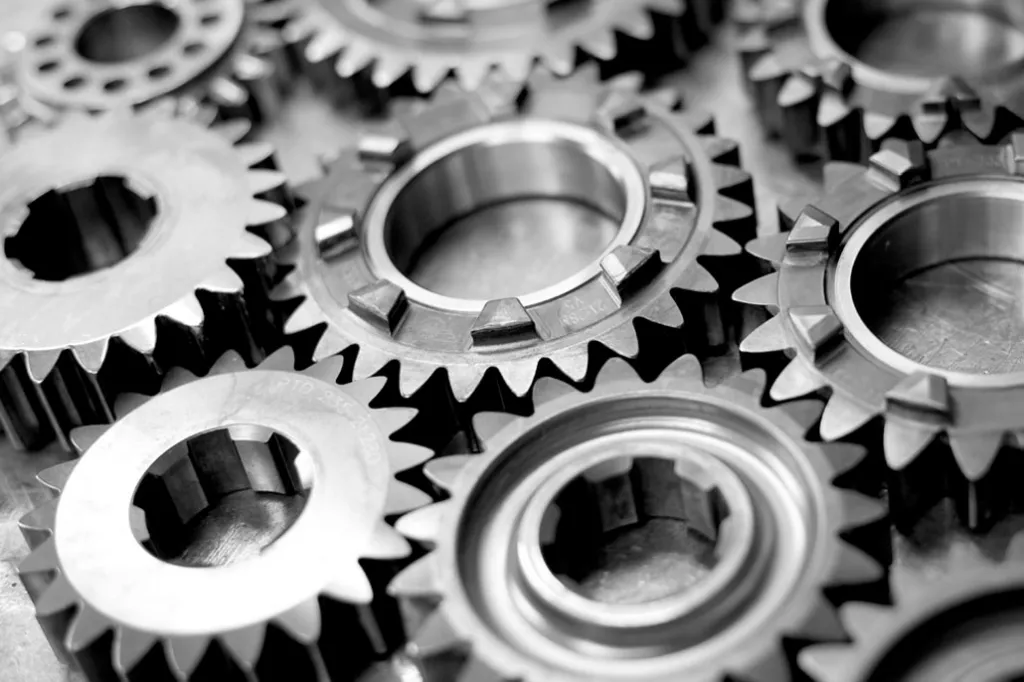

Válcový

Nejběžnější metoda. Používají se dvě kola s různým ozubením. Vyznačuje se konstantním převodovým poměrem, žádné „plovoucí“ proměnné. Osy jsou tradičně rovnoběžné. Existují dvě varianty implementace takového mechanismu s rostoucím a klesajícím faktorem. V prvním případě je poměr počtu zubů větší než jeden, ve druhém tedy menší.

Kuželovitý

O této variaci jsme již něco málo mluvili. Jde o to, že mezi prvky je úhel. Tento přístup samozřejmě snižuje efektivitu. Ale pro větší spolehlivost, zejména pokud se předpokládá vysoká rychlost otáčení, je to ideální řešení.

Červ

Speciální typ. V tomto případě se používá křížení os. A princip fungování převodovky je založen na přístupech, z nichž každý trochu zpomaluje pohyb. Menší kolečko popisuje jeden až čtyři kruhy kolem svého většího bratra. Mimochodem, zpětný pohyb není v takovém provedení povolen. Třecí síla je příliš velká, zpět vás prostě nepustí. Často se k obecné sadě komponent přidávají převodovky.

Mechanismy

Kromě popsaných variací existuje ještě pár vzácnějších, ale stejně účinných. Za prvé, stojan. Nepoužívá se pro přenos točivého momentu. Naopak zde je rotační pohyb transformován pomocí hřebenu. A na výstupu vidíme progresivní. Opačný proces je také možný.

Existují i ​​šroubovací. Jsou velmi přesné a spolehlivé, proto se implementují do různých kompaktních zařízení. Ale je tu i negativní stránka. Životnost se snižuje, kontakt je téměř bez mezer, což znamená, že povrch se během provozu jednoduše opotřebuje.

Tvar a vlastnosti zubů

Již jsme si vysvětlili, z čeho se skládá ozubená převodovka. A hlavním faktorem kola jsou gripy. Proto se tomu designu říká. Zatím se jim ale nedostalo dostatečné pozornosti. Ale mají své vlastní charakteristické rysy a druhovou rozmanitost.

• • Rovné. Používané všude, žádné axiální odchylky.
• • Šikmé. Výrazně zvyšuje úroveň přilnavosti. Ale účinnost začíná trpět. A životnost se snižuje.
• • Chevron. Cílem je snížit zatížení ložiska. Nápravy netlačí na prvek, což je výhodné při dlouhodobém provozu.
• • Interní. V ohybu fungují perfektně. A také prakticky jediný typ, který při provozu nevytváří silný hlukový efekt.

materiály

Nejčastěji se používá ocel. Ale měkčí a levnější v hřídeli a ložiskách. A co nejpevnější v kolech. Koneckonců, jsou neustále v kontaktu, tírají, tlačí. Proto se používá nejen legovaná ocel nebo uhlíková ocel, ale také speciální způsoby zpracování. Možností je nitridace, stejně jako cementace. Povrchové vytvrzování.

Zajímavé je, že ve středu je úchop mnohem měkčí než na povrchu. Pokud je totiž zpevníte v celém svém objemu, začnou se při stálém zatížení lámat a křehnou. A pokud vezmeme v úvahu oblasti, kde se používají ozubené převody, specifika jejich použití, nelze to dopustit.

Geometrické parametry kol

Existují určité nuance konstrukčního plánu. Strany se vždy dotýkají. Toto je hlavní bod na povrchu, který přenáší hybnost. A úhel se vždy volí s ohledem na zdvih, aby se ozubená kola nezablokovala při nesprávném ovládání.

Proto je důležité zvážit: průměr, obvod, velikost háčku, periodicitu, frekvenci. Všechny tyto parametry jsou uvedeny v průvodní dokumentaci. A musí přísně dodržovat regulační požadavky.

Metody zpracování

Pro větší spolehlivost prochází každý díl po výrobě a testování tepelným kalením. A to je nezbytný proces pro produkt, který dlouho vydrží. Ve většině případů stačí tepelné zpracování, ale existují některé části, které se používají ve vysoce přesných přístrojích. A pak bude nutné každý výrobek vyleštit.

Aplikace

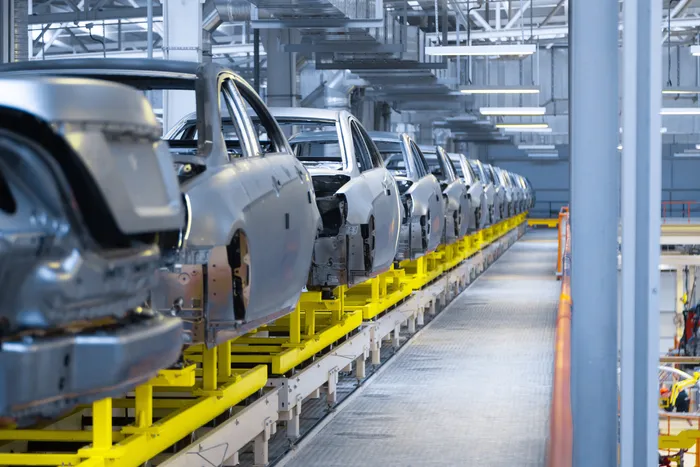

Existuje mnoho průmyslových oblastí, kde byly takové návrhy úspěšně realizovány. Je snazší najít odvětví, kde neexistují. Od přesných přístrojů po obří vrtné soupravy. Používají se ve spalovacích motorech, a tedy téměř v každém druhu dopravy na zemi: obráběcí stroje, dopravníky v továrnách a dílnách. I v malých luxusních náramkových hodinkách je aplikován stejný princip. Jen bez elektrického pohonu.

Po prostudování klasifikace a rozsahu použití ozubených převodovek vám zbývá jen popřát, abyste si vybrali ten správný produkt pro vaši výrobu. A průvodcem, který vám pomůže orientovat se ve všech zákrutách moderního trhu, bude společnost Sarmat.
