Vše si předem promyslíme, abychom nezarostli prodlužovačkami, nezamotali se do drátů a v koupelně nedostali elektrický proud.

Kreslení plánu

Zásuvky se plánují společně s vypínači a osvětlením, kdy je jasné rozmístění nábytku a skladba zařízení, které chcete použít. Nejprve proto potřebujete plán bytu, kam umístíte veškerý nábytek a všechna zařízení, která neplánujete stěhovat: lednici, sporák, myčku a pračku, mikrovlnnou troubu, kávovar, počítače, monitory, televize, klimatizace, router, stojací lampy a stolní lampy.

• jedna zásuvka s rámem – 8×8 cm,
• blok dvou zásuvek – 8×15 cm,
• blok tří zásuvek – 8×22,5 cm,

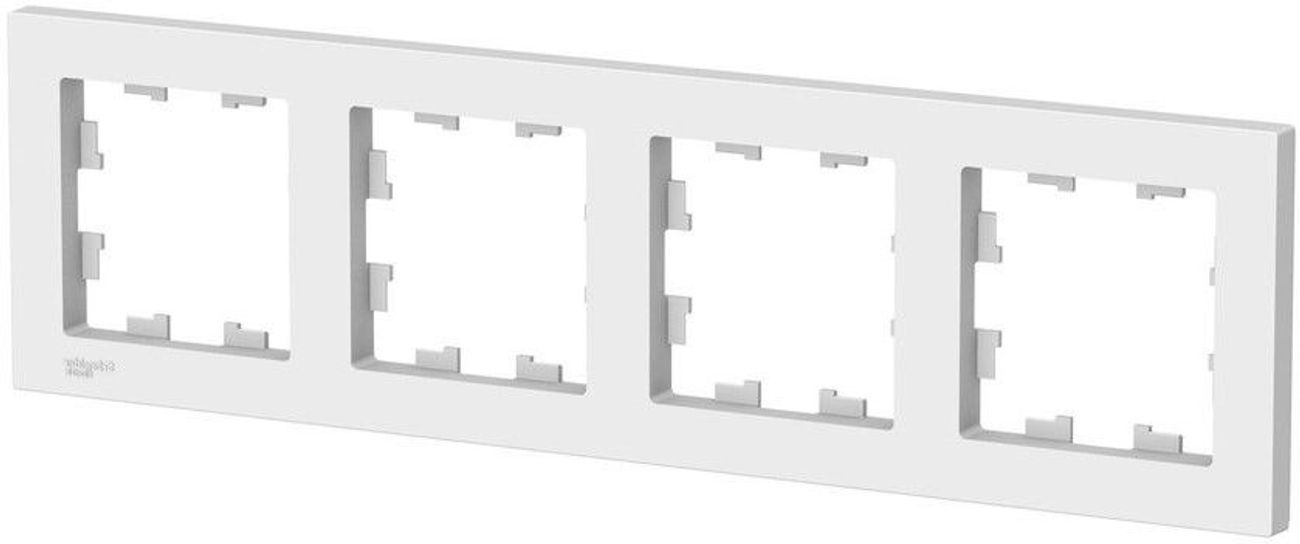

• blok čtyř zásuvek – 8×29,5 cm,
• blok po pěti – 8×36,5 cm.

Obecná pravidla pro navrhování zásuvek

Každý pokoj potřebuje elektrickou zásuvku pro úklid a několik volných zásuvek v rozích, které jsou vždy přístupné.

Žádné recenze ani hodnocení

Stacionární spotřebiče samozřejmě potřebují samostatnou zásuvku: lednici, troubu, myčku, pračku a dokonce i mikrovlnnou troubu. Přenosné spotřebiče budou mezi sebou sdílet elektrickou zásuvku: například jednu pro mixér, pekárna a napařovač.

Většina elektrospotřebičů má dostatek zásuvek 220 V Telefony, televize, routery a alarmy vyžadují vlastní slaboproudé zásuvky. Pro elektrický sporák a troubu jsou instalovány speciální zásuvky s uzemňovacím kontaktem, jednofázové nebo třífázové, v závislosti na výkonu zařízení.

Podle předpisů Ministerstva energetiky musí mít zásuvky ve všech obytných prostorách závěsy. Toto je napsáno v Pravidlech elektrické instalace (EIR), článek 7.1.49. Tyto závěsy chrání zásuvku před prachem a nečistotami.

Tento pár – čisticí zásuvka a vypínač – bude potřeba v každé místnosti kromě koupelny. Podle předpisů nelze do koupelny instalovat vypínače.

Podle evropských norem by zásuvky měly být umístěny ve výšce 30 cm a vypínače – 90 cm od podlahy. Vypínače však mohou být umístěny níže. Hlavní věc je, že je pohodlná pro všechny členy rodiny.

Přímo pod vypínačem na straně kliky dveří je vývod pro čištění. Součástí je vysavač. Mezi touto zásuvkou a dveřním otvorem by měla být minimálně 10 cm (maximální šířka zárubně).

Nyní objeďme byt a dáme zbývající zásuvky na jejich místa. Pomůžeme vám na nic nezapomenout a řekneme vám, kam je nejlepší umístit zásuvky na vašem plánu.

chodba

Žádné recenze ani hodnocení

Elektrický sušák bot může potřebovat zásuvku – nezvedejte ji vysoko, boty budou stát na podlaze. Zde by se také mohla hodit zásuvka pro router. Je vhodné umístit jej do chodby, pokud je byt malý – poskytovatel internetu navede kabel ke vchodovým dveřím. Pokud je na chodbě základna pro sluchátko pevné linky, plánujeme pro něj i telefonní zásuvku.

koupelna

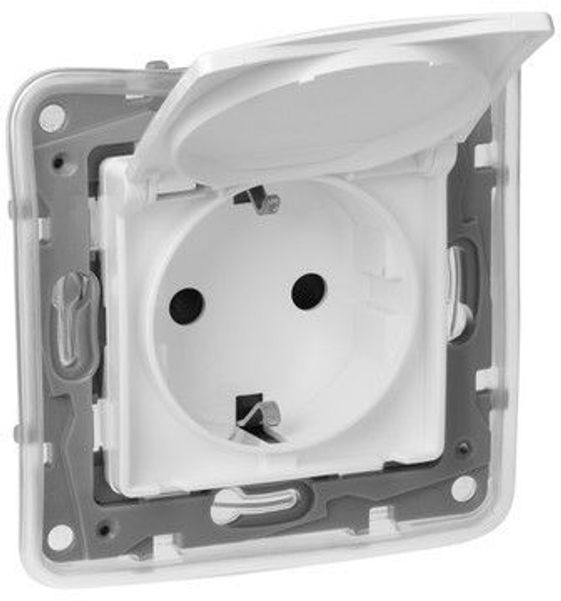

Koupelny podle norem vyžadují zásuvky s třídou ochrany minimálně IP44 – chráněné před prachovými částicemi do velikosti 1 mm a stříkajícími v libovolném směru. Nebo ještě lépe IP55. Pokud se do takové zásuvky dostane prach nebo proud vody, bude nadále správně fungovat.

Zásuvkový blok v blízkosti dřezu je potřebný pro vysoušeč vlasů, holicí strojek, elektrický zubní kartáček a irigátor. Zásuvky pro jacuzzi, pračku a ohřívač vody je lepší umístit na snadno dostupné místo, daleko od zařízení. Podle předpisů musí být umístěny ve výšce minimálně 60 cm od podlahy a zdroje vody.

Zásuvky jsou zakázány blíže než 60 centimetrů ke zdroji vody, v prostoru pod umyvadlem nebo nad sprchovou hlavicí. Mohou tam být umístěny samotné elektrospotřebiče, ale pouze pokud mají krytí IPX5 nebo vyšší – tato norma je v Řádu elektroinstalace.

Kam v koupelně můžete umístit zásuvky a elektrické spotřebiče

Kotle se podle výkonu a umístění připojují přes zásuvku nebo přímo přes jistič. Sdělte elektrikáři výkon ohřívače vody a on vybere typ připojení.

Elektroinstalace v koupelně je skryta ve stěnách a všechny zásuvky jsou připojeny přes RCD. Pokud žádný není, pomohou přenosné RCD pro zásuvky. Podle pravidel je spínač umístěn mimo koupelnu. Odsávací ventilátor lze přiřadit samostatnému klíči, takže jej lze v případě potřeby samostatně zapnout.

kuchyně

Plán kuchyňské zásuvky

Vestavěné spotřebiče. Zásuvky pro vestavné sporáky, trouby a myčky se umisťují do sousedních skříněk nebo do základny, za ozdobné lišty vysoké cca 15 cm, které ukrývají nohy skříněk. Pokud umístíte zásuvky za spotřebič, nemusí se vejít do k tomu určeného výklenku. Zásuvka se zasunutou zástrčkou zabírá 2-3 centimetry. V každém případě by myčka a pračka měly být umístěny tak, aby byly zásuvky pryč. A potřebují zásuvky odolné proti vlhkosti.

Sporák, varné desky, trouby, lednice. Elektrický sporák vyžaduje speciální zásuvku a samostatné elektrické vedení od elektrického panelu. Samostatná linka se bude hodit i pro další výkonné kuchyňské spotřebiče jako je lednice. Trouby a varné desky s výkonem 3,5 kW a více nevyžadují zásuvku, zapojují se přímo do sítě.

S plynovým sporákem je jiný příběh: od plynových spotřebičů a komunikací po zásuvky a spínače by mělo být alespoň 60 cm, takový je standard.

Volně stojící zařízení. Plánujeme zásuvky pro umístění rychlovarné konvice, kávovaru, toustovače, mikrovlnky. Tyto věci jsou potřeba neustále a nemohou soutěžit o přístup k síti s mixérem nebo vaflovačem. Pokud plánujete držet drobné domácí spotřebiče ve výklencích kuchyňské linky nebo ve sloupu, rozhodně je třeba na zásuvky pro ně myslet předem. Chladničku lze posunout 5-10 cm od stěny a zásuvku umístit za ni, minimálně půl metru od podlahy.

Je nebezpečné nechávat spotřebiče připojené k síti: odpovědi odborníků

Digestoř. Když se digestoř zabuduje do skříně, udělá se tam i zásuvka. Pokud je digestoř kopulovitého nebo krbového typu, je skryta za ozdobným pláštěm. Vývod pro průtokovou digestoř je umístěn v plášti tak, aby nezasahoval do vzduchového potrubí.

Mobilní zařízení. Zásuvky pro mlýnek na kávu, mlýnek na maso, vaflovač, odšťavňovač, mixér, multicooker, pekárnu na chleba a vše, co se občas používá, jsou umístěny ve výšce 15–25 cm od pracovní desky. Zde jsou vhodné zásuvky s třídou ochrany IP44. Pokud zvolíte zásuvku s víkem, ochrání vás i před kapkami oleje, omáčky a dalších kulinářských nečistot.

Obvykle jsou zásuvky nad pracovní deskou instalovány v blocích pro 2–4 připojení. Například v rohu je skupina pro kávovar, toustovač a mikrovlnnou troubu. A uprostřed desky stolu je skupina pro mixér, mlýnek na maso a multicooker. Hlavní věc je, že blok zásuvky je nejméně 60 cm od dřezu. Blíž to nejde.

Další věc, která se stane, je, že obkladač začne pokládat zástěru z rohu, vběhne do nástěnné krabice a uvědomí si, že dlaždici je třeba nařezat zvláštním způsobem. Pokud chcete, aby bylo vše čisté, umístěte zásuvky s ohledem na rozložení dlaždic.

Pokud potřebujete osvětlení pracovní desky a skříně, naplánujte si pro něj vypínač. Nakonec přidejte pár volných elektrických zásuvek v různých rozích kuchyně. Co když potřebujete zvlhčovač, ventilátor, topení nebo něco jiného?
