Co je ochrana proti chodu nasucho a jak před ní chránit čerpací stanici

. Chod čerpadla nasucho je jedním z nejčastějších problémů, se kterými se majitelé čerpacích zařízení potýkají. K tomuto jevu dochází, když čerpadlo běží bez vody, což způsobuje přehřátí a vážné poškození. Pokud se problém neodstraní včas, může to vést k nákladným opravám nebo dokonce kompletní výměně čerpadla. V tomto článku podrobně prozkoumáme, co je chod čerpadla nasucho, jak mu zabránit a jaká opatření přijmout, pokud se problém již vyskytl. Dozvíte se o příčinách, důsledcích a způsobech ochrany čerpací techniky a získáte také praktická doporučení od odborníků.

Co je chod čerpadla nasucho a proč je nebezpečný?

• Nedostatek vody ve zdroji (studna, vrt nebo nádrž).
• Ucpaný filtr nebo ucpané sací potrubí.
• Nesprávná instalace čerpadla, například příliš vysoko vzhledem k hladině vody.
• Poruchy v automatickém systému, který by měl vypnout čerpadlo, když není voda.

Následky běhu na sucho mohou být katastrofální:

• Přehřátí a porucha motoru.
• Zničení oběžného kola a dalších vnitřních částí.
• Únik oleje nebo jiného maziva.
• Úplná porucha čerpadla vyžadující výměnu.

Jak zabránit chodu čerpadla nasucho: Základní ochranné metody

Aby se zabránilo chodu nasucho, je nutné používat speciální zařízení a ochranné metody. Zvažme ty hlavní.

Relé chodu na sucho

Relé chodu nasucho je zařízení, které automaticky vypne čerpadlo, když není voda. Funguje na základě tlakových nebo průtokových senzorů. Pokud tlak v systému klesne pod určitou úroveň, sepne se relé a vypne čerpadlo.

Výhody relé chodu na sucho:

• Snadná instalace a konfigurace.
• Spolehlivá ochrana čerpadla proti přehřátí.
• Cenově dostupná cena.

plovákové spínače

Plovákové spínače se používají ve studních a nádržích. Vypnou čerpadlo, když hladina vody klesne pod kritickou úroveň. Plovák stoupá a klesá s hladinou vody, uzavírá nebo otevírá kontakty.

Elektronický ovládací blok

Moderní čerpadla jsou často vybavena elektronickými řídicími jednotkami, které sledují chod čerpadla a chrání ho před chodem nasucho. Tyto jednotky analyzují provozní parametry čerpadla jako je tlak, teplota a odběr proudu a v případě anomálií jej vypínají.

Porovnání metod ochrany proti chodu na sucho

Pro přehlednost se podívejme na hlavní charakteristiky a vlastnosti různých metod ochrany.

Jak vypočítat výkon čerpadla a vyhnout se chodu nasucho

Aby čerpadlo fungovalo efektivně a bez přerušení, je důležité správně vypočítat jeho výkon. Výkon čerpadla se měří v litrech za minutu (l/min) nebo metrech krychlových za hodinu (m³/h). Pro výpočet je třeba vzít v úvahu následující parametry:

• Hloubka studny nebo vrtu.
• Vzdálenost od zdroje vody k místu spotřeby.
• Počet vodovodních bodů (kohoutky, sprcha, pračka atd.).

Příklad výpočtu:
Pokud má čerpadlo dodávat vodu do domu se dvěma kohoutky a sprchou, musí být jeho výkon minimálně 30 l/min. To zajistí pohodlné používání vody bez rizika vysychání.

Znalecký posudek: rada od profesionála

S žádostí o doporučení jsme se obrátili na odborníka na čerpací techniku ​​Ivana Petrova, inženýra s 15letou praxí.

„Běh nasucho je problém, kterému je snazší předejít, než jej opravit. Doporučuji vždy instalovat relé chodu nasucho nebo elektronickou řídicí jednotku, zvláště pokud je čerpadlo používáno ve vrtu nebo studni. Důležitá je také pravidelná kontrola hladiny vody ve zdroji a čištění filtrů. Pokud již čerpadlo selhalo kvůli chodu nasucho, nepokoušejte se jej opravit sami – obraťte se na odborníka.“

Otázky a odpovědi

• Jak poznáte, že čerpadlo běží nasucho?Hlavní znaky: hlasitý hluk, přehřívání pouzdra, nedostatek vody. Pokud zaznamenáte tyto příznaky, okamžitě vypněte čerpadlo.
• Je možné obnovit čerpadlo po chodu nasucho?Záleží na rozsahu poškození. V některých případech stačí vyměnit poškozené díly, často je však nutná kompletní výměna čerpadla.
• Která čerpadla jsou nejodolnější vůči chodu na sucho?Nejodolnější vůči tomuto problému jsou čerpadla se zabudovanou ochranou proti chodu nasucho, jako jsou modely s elektronickými řídicími jednotkami.
• Jak často je třeba kontrolovat hladinu vody ve zdroji?Doporučuje se zkontrolovat hladinu vody před každým zapnutím čerpadla, zejména v období sucha.
• Lze čerpadlo používat bez ochrany proti chodu nasucho?To se důrazně nedoporučuje, protože riziko poškození čerpadla je velmi vysoké.

Závěr

Chod čerpadla nasucho je vážný problém, který může mít za následek značné náklady na opravu nebo výměnu. Použitím moderních ochranných metod, jako jsou relé pro chod nasucho, plovákové spínače nebo elektronické řídicí jednotky, se však můžete tomuto problému vyhnout. Důležité je také správně vypočítat kapacitu čerpadla a pravidelně kontrolovat hladinu vody ve zdroji.

Pokud hledáte spolehlivé čerpací zařízení, internetový obchod Poliv-Moskva.ru nabízí širokou škálu čerpadel s ochranou proti chodu nasucho za přijatelné ceny. Garantujeme rychlé dodání a odborné poradenství při výběru správného vybavení. Kontaktujte nás a my vám pomůžeme vyřešit jakékoli problémy související s dodávkou vody!

Jak chránit čerpací stanici před chodem na sucho

Obsah článku:

1. Co je chod čerpadla nasucho?
2. Jak můžete chránit čerpadlo před chodem nasucho?
3. Ochranné relé proti chodu nasucho
4. Zařízení pro řízení průtoku vody
5. Snímače hladiny vody

Pokud čerpadlo včas neochráníte před chodem nasucho, může to mít nepříjemné následky. Nejčastějším problémem je poškození čerpacího zařízení. Kromě toho existuje možnost prasknutí potrubí nebo přípojek vodovodního systému. Nesprávný provoz čerpadla často vede také ke zvýšené spotřebě energie. Nakonec může dokonce dojít k požáru. Tomu všemu lze předejít použitím speciálního zařízení na ochranu čerpadla.

Co je chod čerpadla nasucho?

Chod nasucho na čerpací stanici je situace, kdy zařízení pracuje bez vody. K tomu dochází, když hladina ve studni nebo vrtu klesne pod minimum potřebné pro provoz zařízení. Začne pracovat naprázdno, tedy bez čerpání kapaliny.

Vnitřní části čerpadla se začnou rychle zahřívat v důsledku tření mezi pohyblivými částmi a nedostatečného chlazení čerpanou kapalinou. Teploty mohou dosáhnout velmi vysokých hodnot a způsobit poškození těsnění, ložisek a dalších součástí systému. Pokud čerpadlo pracuje dlouhou dobu nasucho, může zcela selhat.

Jak můžete chránit čerpadlo před chodem nasucho?

K ochraně čerpadla před chodem nasucho lze použít následující metody:

1. Nainstalujte snímač hladiny vody. Nachází se v místě, kde by měla být vždy kapalina. Pokud jeho hladina klesne pod určitou hodnotu, čidlo vyšle signál k vypnutí čerpadla.
2. Použijte tlakový spínač. Zařízení je instalováno na potrubí před čerpací stanicí. Relé jej vypne, když tlak v systému klesne na nastavenou hodnotu.
3. Nainstalujte zpětný ventil. Lze jej použít k zabránění zpětnému pohybu vody v systému, což může vést k chodu čerpadla nasucho.

Navíc lze použít automatizované řídicí systémy, aby se čerpací jednotka ve správný okamžik automaticky vypnula. Je také nutné provádět pravidelné kontroly a servisovat jej včas.

Ochranné relé proti chodu nasucho

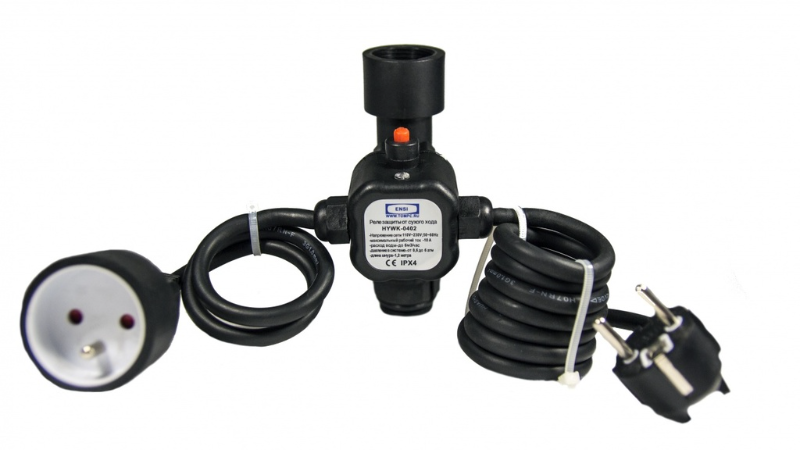

Jedná se o samostatné zařízení, které řídí hladinu vody v systému. Obvykle se instaluje před čerpadlo, aby mohlo monitorovat tlak kapaliny vstupující do jednotky. Jakmile jeho hladina klesne na kritickou hodnotu, relé vyšle signál k vypnutí čerpací stanice. Zařízení má dva kontakty: normálně zavřený a normálně otevřený. Když je hladina vody normální, kontakty jsou sepnuté a čerpadlo pracuje, a když hladina vody klesne, kontakty se otevřou. V důsledku toho je čerpací zařízení vypnuto.

Když je to účinné

Relé funguje efektivně, když je hladina kapaliny ve zdroji stabilní. Pokud například používáte čerpadlo k zásobování vodou ze studny nebo vrtu, mělo by být zařízení nastaveno tak, aby fungovalo při dosažení minimální hladiny vody ve zdroji.

Když nezaručuje vypnutí při nedostatku vody

Ochranné relé proti chodu nasucho pro čerpací stanici ji nemusí vypnout, pokud:

1. Zařízení je poškozené nebo není správně připojeno. Potom relé nebude fungovat, když je dosaženo minimální hladiny kapaliny.
2. Hladina vody ve zdroji se rychle mění. Relé jednoduše nemusí mít čas na tyto změny reagovat. Stává se to například při použití čerpadla k zalévání zahrady.
3. Ve studni ani vrtu není voda. V takových případech relé nemůže vypnout čerpací jednotku, protože nemá co ovládat.

Hodně také záleží na nastavení zařízení. Pokud je nastavena na příliš vysokou hodnotu minimální hladiny vody, nemusí po dosažení této hladiny fungovat.

Zařízení pro řízení průtoku vody

Existuje možnost ochrany proti chodu nasucho pro čerpadlo, jako jsou snímače průtoku. Běžně se používají ve vodovodních systémech, kde je nutné řídit průtok vody, aby se zabránilo chodu čerpací jednotky nasucho. A pro přesnější řízení procesu dodávání kapaliny jsou instalovány regulátory průtoku, které mají složitější mechanismus.

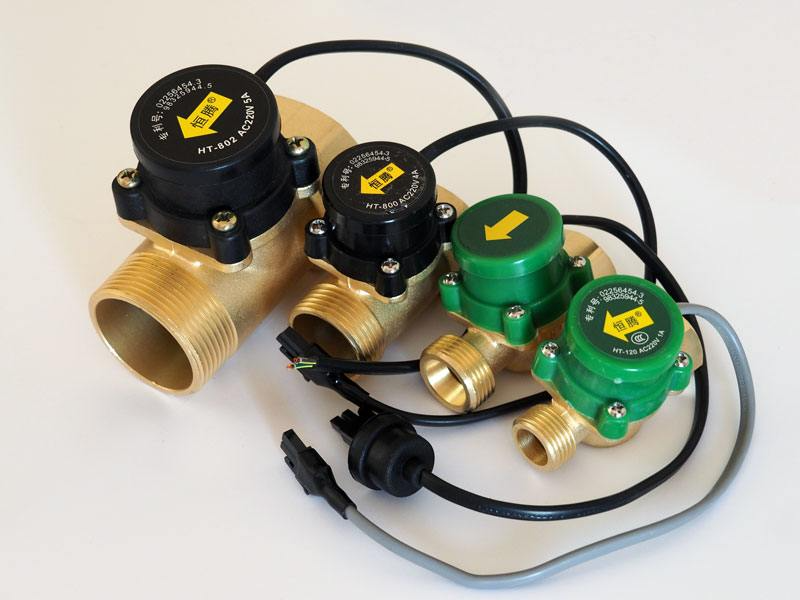

Průtoková relé (senzory)

Tyto senzory monitorují průtok kapaliny v potrubí. Princip jejich činnosti je založen na měření průtoku. Když otáčky dosáhnou určité hodnoty, elektrický obvod se uzavře nebo otevře, čímž se zapne nebo vypne čerpací zařízení.

Taková zařízení lze použít v různých systémech zásobování vodou, vytápění a klimatizace. Mohou pracovat při teplotách od -10 do +80 stupňů Celsia. Průtokové relé chrání čerpadla před vodním rázem, ke kterému dochází při náhlé změně průtoku kapaliny. Lze jej připojit k automatizačním systémům pro dálkové ovládání provozu čerpací stanice.

Aby se zabránilo chodu čerpadla nasucho, lze použít regulátor průtoku. Měří tlak vody v systému – když dosáhne určité hodnoty, zařízení zapne čerpadlo, aby udrželo požadovanou hladinu vody. Pokud tlak klesne pod nastavenou prahovou hodnotu, regulátor vypne čerpací stanici, aby se zabránilo jejímu chodu bez kapaliny.

Regulátor průtoku je instalován na potrubí, které dodává vodu do čerpadla. Při jeho instalaci musíte zajistit, aby byl správně připojen k elektrické síti a měl také bezpečné připojení k potrubí.

Snímače hladiny vody

Existují dvě možnosti – plovákové senzory a relé kontroly hladiny. První možnost je lepší použít, pokud oceňujete snadnou instalaci a údržbu a také nízké náklady. A relé kontroly hladiny pro ochranu proti chodu nasucho pro čerpadla se používají tam, kde je vyžadována vysoká přesnost a spolehlivost, stejně jako schopnost pracovat v agresivním prostředí.

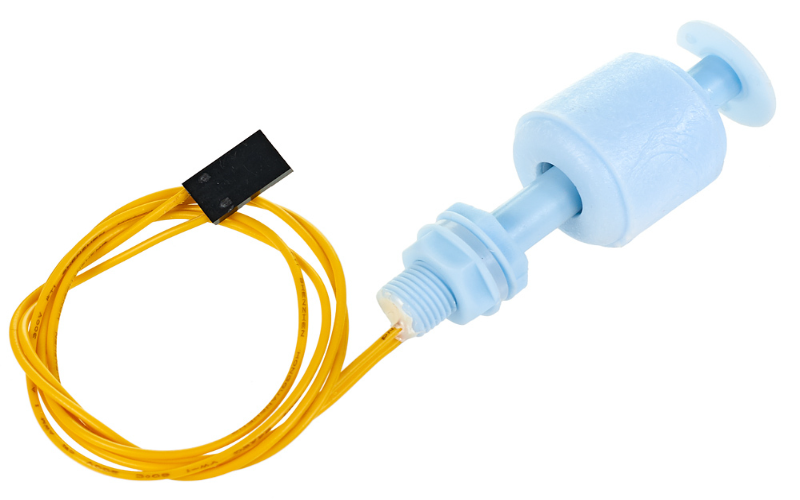

Princip činnosti plovákového snímače je založen na změně polohy plováku uvnitř tělesa snímače při změně hladiny kapaliny. Když se zvedne, plovák se zvedne, sepne kontakt a vyšle signál do čerpací stanice. Když hladina kapaliny klesne, plovák se posune dolů a otevře kontakt. Podle toho se čerpadlo vypne.

Plováková čidla mohou být instalována na různých místech vodovodního systému – jedná se o nádrže, studny, potrubí nebo jiné nádoby. Obvykle se montují tak, aby se plovák volně pohyboval uvnitř těla snímače podle hladiny kapaliny.

Relé ovládání hladiny

Co je to ochrana proti chodu nasucho pomocí relé kontroly hladiny? Toto zařízení reaguje na změny hladiny vody a podle této změny zapíná nebo vypíná čerpadlo. Princip jeho činnosti je založen na měření elektrického odporu mezi dvěma elektrodami ponořenými ve vodě. Když kapalina dosáhne určitého bodu, změní se odpor mezi elektrodami, což způsobí, že relé bude fungovat.

Zařízení lze instalovat do nádrže nebo studny. Je nutné vybrat místo, kde bude volný přístup k relé pro jeho údržbu a seřízení. Obvykle se instaluje na vršek studny, aby do ní nepadaly nečistoty. Použitím takového zařízení můžete ušetřit elektřinu, protože čerpací stanice nebude spuštěna zbytečně. Kromě toho je proces dodávky vody automatizovaný, což znamená, že není nutné neustále sledovat její hladinu ve studni.
